Remplacement la charnière de la boite à gants centrale

Aller en bas

Remplacement la charnière de la boite à gants centrale Empty Remplacement la charnière de la boite à gants centrale

Message par -Olivier le Mer 24 Avr - 20:53

Comme vous le savez le rangement central de nos 996 est d’origine très fragile. Porsche a prévu un kit de réparation (28€).
Je vous indique les différentes étapes pour réparer cette fameuse charnière.



Agrandir cette image

Remplacement la charnière de la boite à gants centrale 20190410
Voila la référence du kit

Il faut dans premier temps démonter le capot d’appui du couvercle.

Après avoir dévissé, tirez le vers l’avant afin de le sortir délicatement de son emplacement

Agrandir cette image
Remplacement la charnière de la boite à gants centrale 20190411

Retirer les 2 vis afin de libérer la sangle. Gardez bien en mémoire le montage du ressort et de la petite équerre.

Agrandir cette image
Remplacement la charnière de la boite à gants centrale 20190412
Ajoutez les deux entretoises fournies avec le kit




Agrandir cette image

Remplacement la charnière de la boite à gants centrale 20190413

Présentez la pièce centrale, la charnière.



Agrandir cette image

Remplacement la charnière de la boite à gants centrale 20190414


Percez à l’aide petit forêt juste pour introduire le rivet. Nettoyez puis rivetez avec la pince à rivet

Agrandir cette image

Remplacement la charnière de la boite à gants centrale 20190415



Retirez l’axe et récupérez bien le ressort. Celui devra être repositionné sur la nouvelle charnière.

Repositionnez l’axe sur la nouvelle charnière sans oublier le ressort et la petite équerre qui maintiennent la sangle.

Ensuite il faut simplement remonter le capot. Vous voila avec une charnière beaucoup plus solide que l’originale.


Agrandir cette image
Remplacement la charnière de la boite à gants centrale 20190416

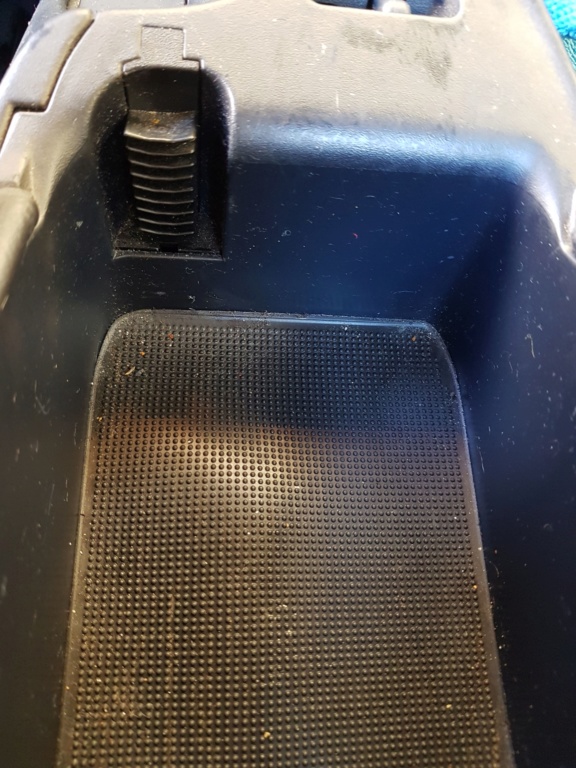

Je n'avais même pas remarqué le petit rangement pièces
Agrandir cette image
Remplacement la charnière de la boite à gants centrale 20190417


https://www.porsche-996-997.com/t13693-remplacement-la-charniere-de-la-boite-a-gants-centrale
-Olivier
-Olivier
Admin

10/12/2018
Messages : 571

https://tech-porsche.forumactif.com
