Message par -Olivier le Dim 9 Juin - 16:00

Suite à mon remplacement des câbles de transmission Levier/boîte de vitesses, je vous propose ce petit tuto qui permettra à plus d'une personne de démystifier cette opération basique, à faire en préventif afin de ne pas se retrouver (comme moi) bloqué sur une vitesse.
Pour info, je me suis retrouvé dans la même mouise sur mon ex, à l'époque...

  • 996 C2, casse vers ~105k kms

  • 997 C2S, casse à ~100k kms



Dans le cas d'une casse de l'un des 2 câbles de transmission, on reste bloqué sur la dernière sélection de vitesse.... Lors de ma dernière mésaventure, c'était en 3ème, ce qui m'a permis tout de même de regagner mon domicile (~ 60 bornes parcouru), seuls les démarrage sur ce rapport restant "sensibles", surtout sous le soleil du Var....

Phase 1, démontage


Le levier de vitesse, à déclipser
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 115

On "décalotte" le bazar pour faire apparaître une bague plastique pour le déverrouillage du pommeau
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 214

1/4 de tour sur la bague, en sens horaire, pour déverrouiller le bidule
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 315

Extraction du pommeau
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 412

Démontage des flancs de console, vis torx

Agrandir cette image Cliquez ici pour la voir à sa taille originale.
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 611

Démontage de la tripaille plastique
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 711

Rpl des câbles de transmission de boîte de vitesses - 997 C2S 811

Coucou les câbles du frein de parking
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 911

En (4), déconnexion électrique de la console centrale
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 1010

Dégagement de la console centrale..ça passe juste au niveau du levier de vitesse !!!
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 1110

Les 2 câbles en question, l'un d'eux est cassé...
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 1210

Blocage du levier en position "neutre"... Les garage disposent d'une pièce spéciale d'immobilisation, eux !
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 1310

(1) et (2) Déverrouillage des douilles pour libérer les câbles
(3) Démonter le frein de parking
(4) Déclipsage les câbles
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 1410

Direction, sous la voiture pour la suite...
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 1511

Après démontages de 4 protections de châssis, on accède aux chapes de commandes (cercle rouge) et câbles à déclipser (flèches bleues)
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 1610

Démontage obligatoire du support de boîte de vitesse
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 1710

Les vis de fixation du support en questions. Prévoir un cric/vérin et cale pour supporter le porte-à-faux de la boîte de vitesse
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 1811

Déclipsage des chapes, en faisant levier avec un tournevis plat
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 1911

Déclipsage des câbles
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 2010

Extraction des câbles... La traversée de cloison en élastomère est difficile à extraire.... Prévoir quelques gouttes de sueur !

Agrandir cette image Cliquez ici pour la voir à sa taille originale.
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 2111

Le set de câble en question, indissociable
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 2210

Voilà tout ce qu'il faut démonter pour extraire ces foutus câbles...
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 2310


Phase 2 - Remontage


Le set de câbles neufs
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 2411

Graissage indispensable du presse-étoupe de la traversée de châssis
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 2511

Insertion du presse étoupe.... Opération difficile pour faire entrer le bidule dans son logement. Coup de chaud assuré !
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 2611

Clipsages des rotules et câbles, qui se fait à la main. Attention de ne pas inverser les câbles !!!
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 2710

Remontage des câbles sur le levier. Aucun réglage à prévoir !
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 2811

Clipsages des câbles en console
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 2910

Remontage du support de boîte. Vérin/cric indispensable pour l'alignement des passages de boulonnerie
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 3010

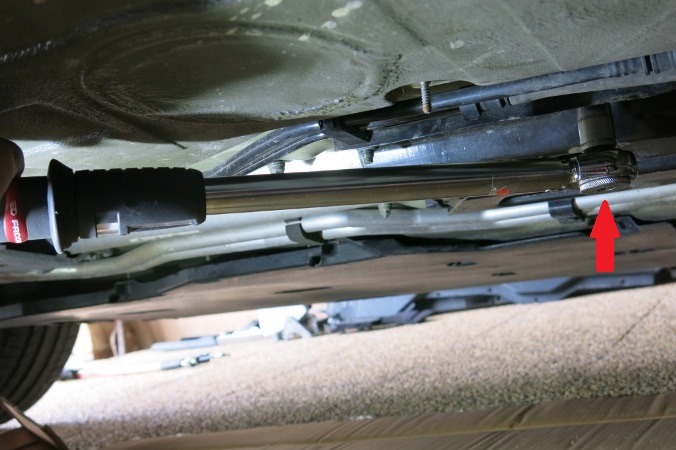

Serrage de la boulonnerie au couple de 65 Nm (avec frein filet bleu)
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 3110
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 3210

Essai routier dans cette configuration, avant remontage de la tripaille plastique
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 3310

Remontage du frein de parking
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 3410

Ne pas oublier de remonter la connexion électrique de frein et son passe-fil
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 3510

Remise en place de la console centrale
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 3610

Connexion électrique de la console centrale
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 3710

Clipsages plastique de la tripaille à ne pas oublier et remise en place des panneaux latéraux de console
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 3810

Remise en place du pommeau de vitesse et serrage 1/4 de tour (sens anti-horaire)
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 3910

Tout est nickel, y'a plus k'à rouler !!!
Rpl des câbles de transmission de boîte de vitesses - 997 C2S 4010

Voili voilou, à faire en préventif avant de se retrouver en position "délicate".
Pour info, le prix du set de câbles: 174 €. En CP, c'est ~ un p'tit billet de mille pour faire faire l'opération....
