Remise en état démarreur BOSCH

Aller en bas

Remise en état démarreur BOSCH  Empty Remise en état démarreur BOSCH

Message par -Olivier le Ven 4 Jan - 18:12

 voila le démarreur a des ratés,

Le voila démonté en morceaux.

Agrandir cette image
Remise en état démarreur BOSCH  Dscf1418

Remise en état démarreur BOSCH  Dscf1419 Remise en état démarreur BOSCH  Dscf1420

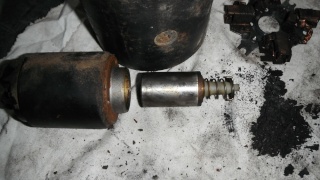

Remise en état démarreur BOSCH  Dscf1421 Remise en état démarreur BOSCH  Dscf1422

Un peu de graisse est sortie du palier et avec les résidus des balais (charbons), ça donne ça.

Agrandir cette image
Remise en état démarreur BOSCH  Dscf1423

Tout cela va aller prendre son bain dans du pétrole, pour être propre.
Remise en état démarreur BOSCH  Dscf1426


après deux heures de nettoyage dans la douche, ça donne cela.

Agrandir cette image
Remise en état démarreur BOSCH  Dscf1424

Et tout est en petit morceaux, sais pas comment remettre tout cela ensemble ??
Remise en état démarreur BOSCH  Dscf1425 Remise en état démarreur BOSCH  Dscf1426

Remise en état démarreur BOSCH  Dscf1427 Remise en état démarreur BOSCH  Dscf1428

Reste a allez a la recherche des morceaux a remplacer, ballets et bagues,

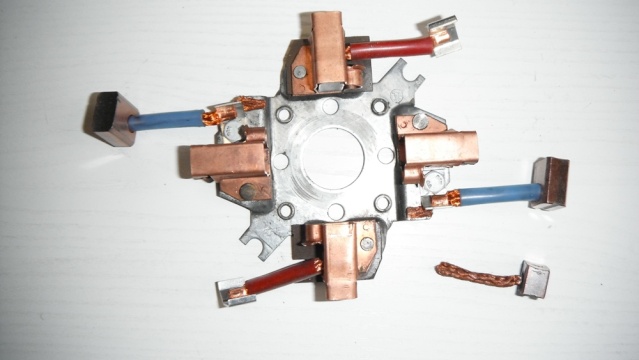

Premier test, vérifier que c'est la bonne dimension, et si pas de dur dans leur emplacement.
Remise en état démarreur BOSCH  Dscf1410

Montage de l'ensemble, c'est pas facile de bien le faire, bien placer les fixations, car pas beaucoup de place, car les modèles d'origine sont soudés.
Remise en état démarreur BOSCH  Dscf1413 Remise en état démarreur BOSCH  Dscf1414

Si possible utiliser des boulons de bonne qualité électrique, et comme moi utiliser des écrous-frein, et les couper après placement
Remise en état démarreur BOSCH  Dscf1510 Remise en état démarreur BOSCH  Dscf1511

Remise en état démarreur BOSCH  Dscf1517
Remise en état démarreur BOSCH  Dscf1523

La cloche et palier coté moteur, qui passe de l'autre coté de la courone placée sur le volant moteur.
Remise en état démarreur BOSCH  Dscf1524

Qui est graissée et ou est fixé le levier du lanceur, et c'est là que le montage se complique.
Remise en état démarreur BOSCH  Dscf1526 Remise en état démarreur BOSCH  Dscf1527

Car il faut mettre en place a la fois: induit, levier, et noyaux de l'électro-aimant.
Remise en état démarreur BOSCH  Dscf1528 Remise en état démarreur BOSCH  Dscf1529

Et en plus mettre l'axe dans le trou de la fourchette de renvoi du lanceur.
